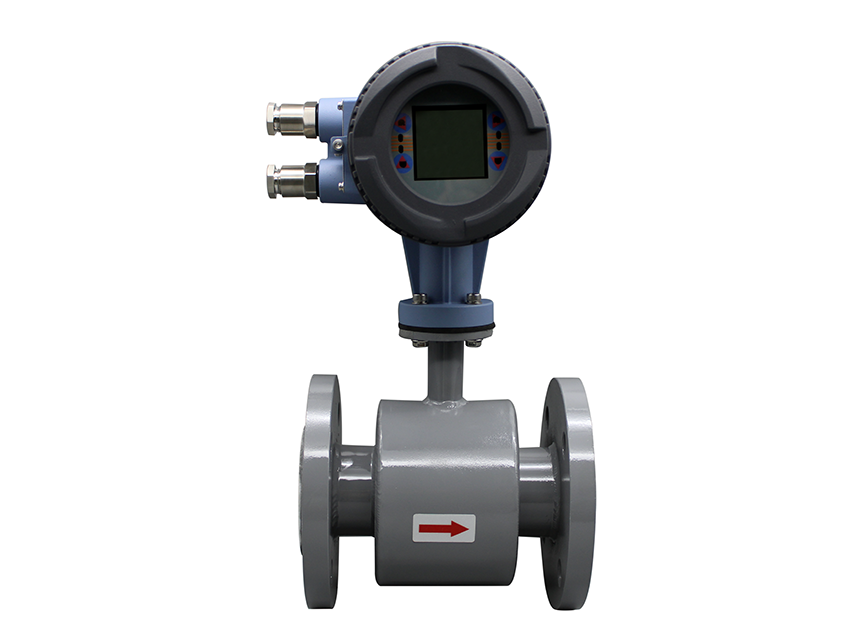

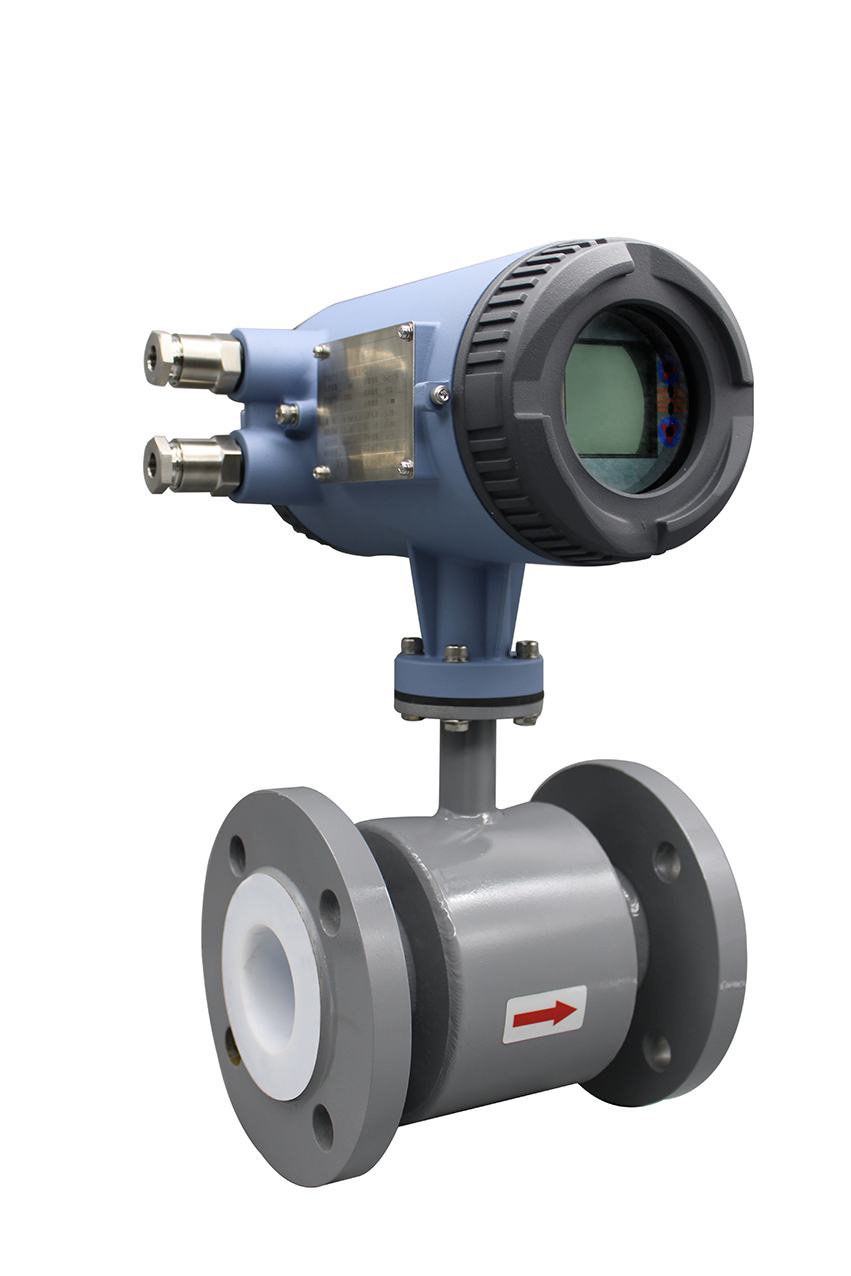

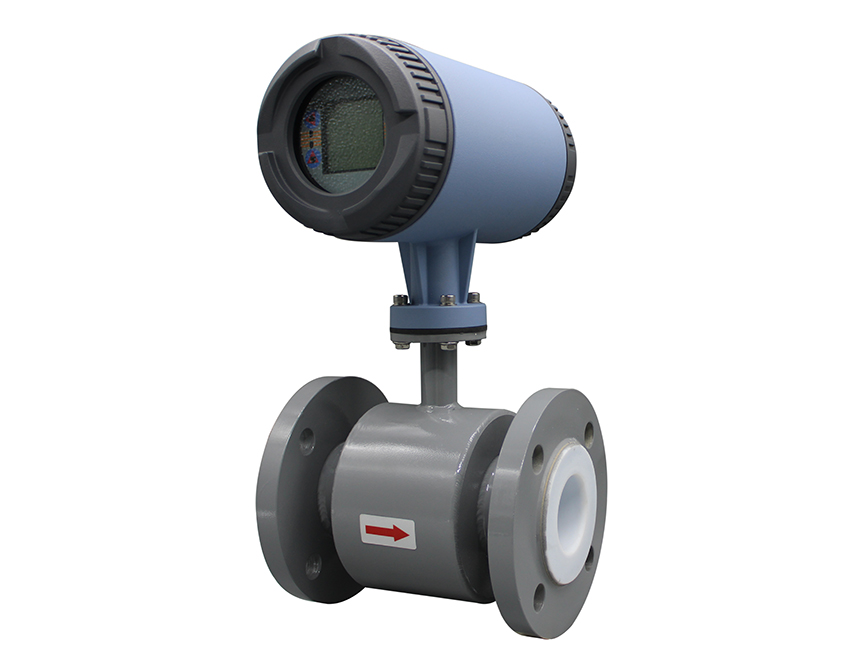

INS20电磁流量计依据法拉第电磁感应定律的工作 原理来测量导电液体体积流量的仪表，是流体力学和 电磁学结合的产物。即导体在磁场中切割磁力线运动 时在其两端产生感应电动势。INS20由流量传感器和转 换器两大部分组成。测量管上下装有励磁线圈，通励 磁电流后产生磁场穿过测量管，一对电极装在测量管 内壁与液体相接触，引出感应电势，送到转换器。在 INS20系列电磁流量计基础上更新的一款新型电磁流量 计。无论是在外观和组装方式，还是在内部结构，都 做了新的突破。棱角分明的外观，快装无焊接工艺，
描述
■ 小流量高精度，下限可达0.03m/s；
■ 传感器外壳全部用精密铝模打造，产品优美，外观一致性强，贴合紧
密，整体无焊接，装卸快速，维修方便；
■ 人性化底托设计，摆放平稳；
■ 加厚型衬里，弧面电极，具有良好的耐腐蚀性和耐磨损性，对混合性
介质适应能力更强；
■ 测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的
适应性；
■ 采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波砺
磁，提高了流量测量的稳定性，功耗低；
■ 采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
■ 在现场可根据用户实际需要在线修改量程，更好地与采集终端匹配；
■ 测量结果与流体压力，温度、密度、粘度等物理参数无关；
■ 具有RS485、RS232、Hart和Modbus、Profibus-DP等数字通讯信号输出（选配）；
■ 具有自检与自诊断和报警功能；
■ 内部有三个积算器可分别显示正向累积量,反向累积量及差值积算量。内部设
有掉电时钟，可记录16次掉电时间（选配）；
■ 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

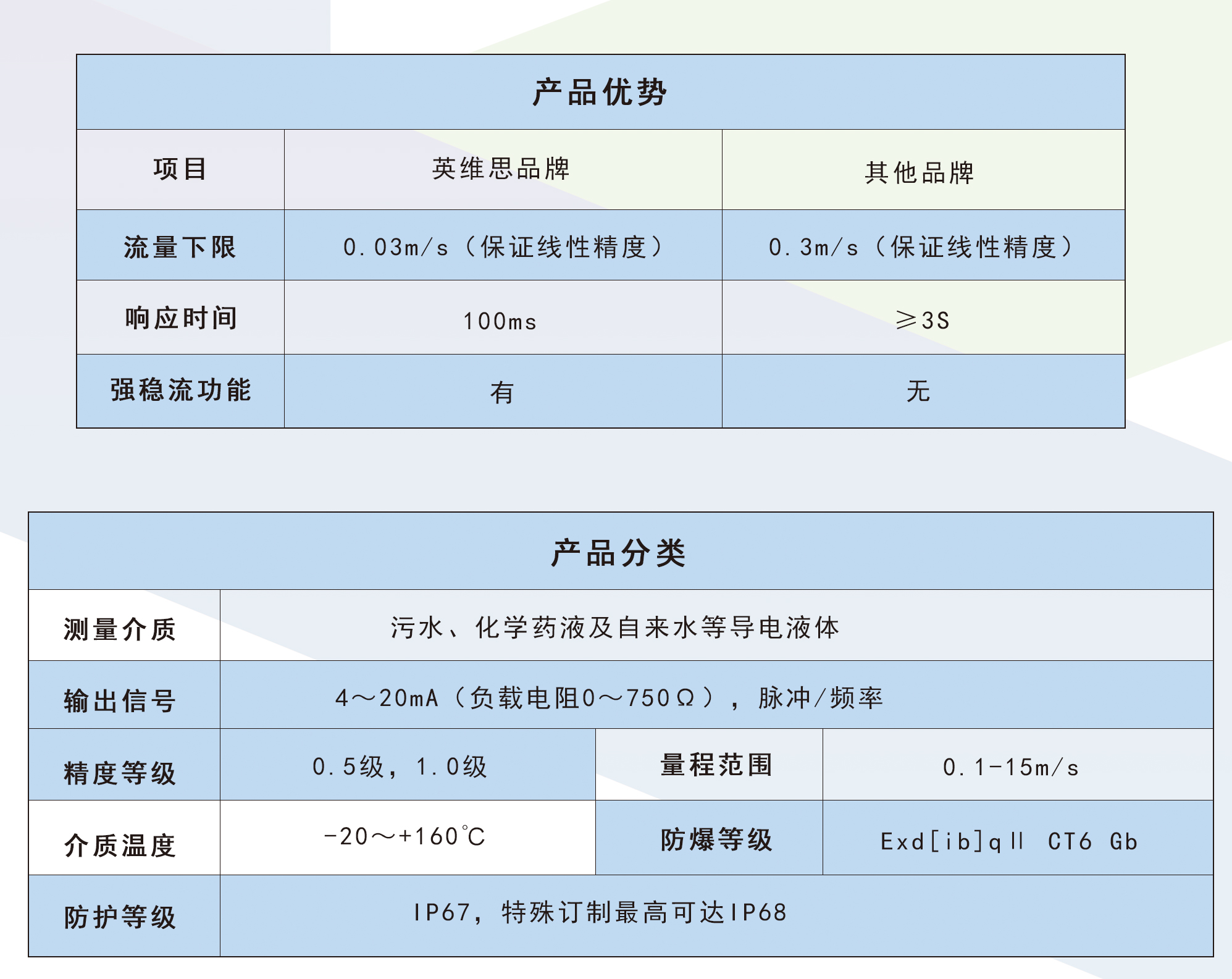

技术参数
