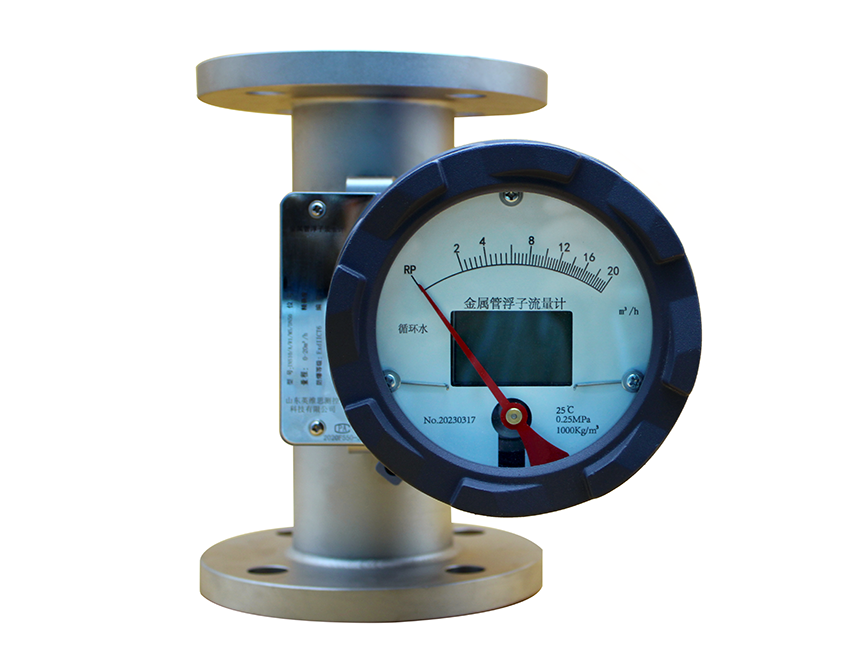

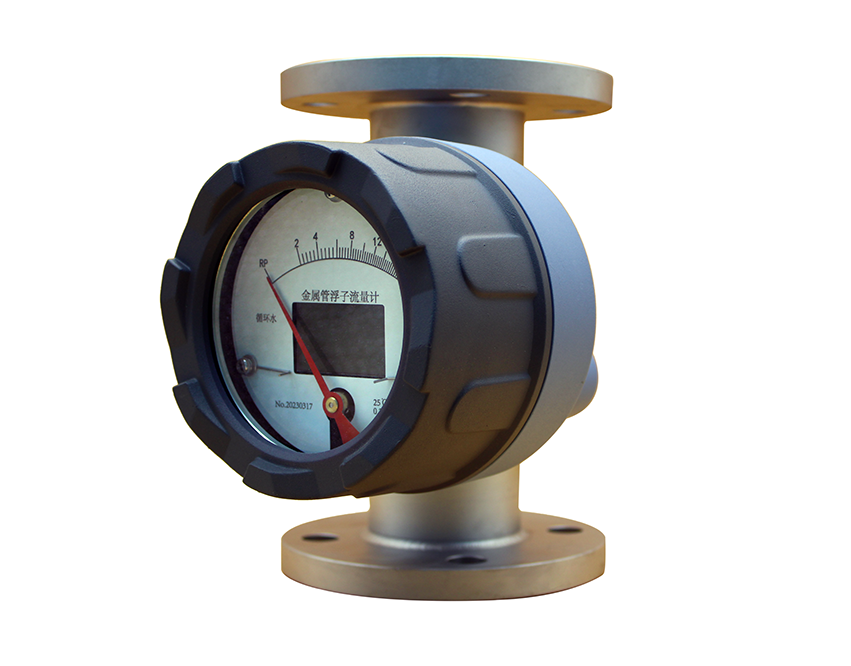

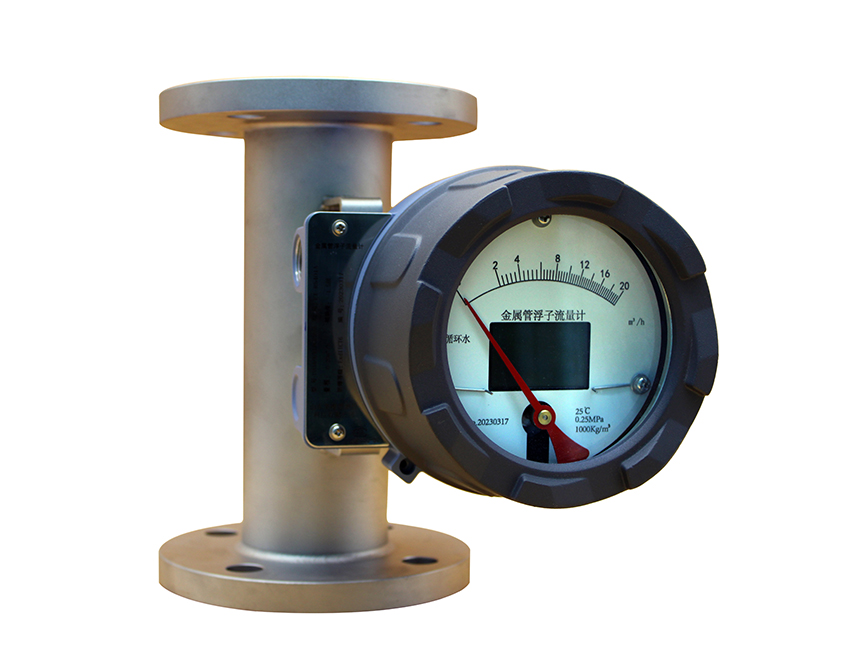

法兰型浮子流量计

INS10智能浮子流量计是基于浮子位置测量的一种变面积流量仪表。主要由金属结构的传感器和流量指示器两部分组成。用于测量封闭管道中液体、气体和蒸汽的单相流流量。具有结构简单,维护方便,可靠性强,适用性广等特点。

描述

流线型管体设计,压力损失小;
使用互补的双线性磁场传感器,从而提高现场工况适应能力;
多种可自由转动的金属浮子供用户选择;
双电源供电硬件设计;
自整流下止档设计,测量准确度更高;
指针型、液晶显示转换器表头隔爆设计;
模块化组合设计,维修方便,正常使用免维护;
磁钢采用钕镍钴材料,可适用于高温介质测量,最高可耐介质温度500℃

广泛应用于石油、化工、电力、冶金、医药、食品、轻工等工业部门的流量测量和过程控制以及水处理等领域。

技术参数

口径               DN15~DN150

准确度等级    1.0级,1.5级,2.5级

工作压力        DN15~DN50:4.0MPa

                      DN80~DN15O:1.6MPa

介质温度      (-40~150)℃;

测量管           一次成型锥管

安装方式      垂直安装,法兰型

外壳材质     铝合金,外表塑化

浮子形状       CIV、DIV 浮子

防护等级        IP67

防爆等级        Ex d IIC T6 Gb,Ex ia IIC T6 Ga

温度修正功能      一键离线操作对转换器进行零点整定并温度修正

非线性修正功能       设置12个点的非线性功能,并在低于5个点设置时系统自动提示输入错误报警

输出方式         (4~20)mA.DC,频率输出

通讯输出        RS-485、HART

自诊断报警功能       流量超上限报警,流量超下限报警,温度过高报警,机器数超限报警,浮子卡死报警,电池电量不足报警等

系统出厂设置     出厂参数保存及调取功能
